画面に配置されたパーツのデザインを変更したい

方法は2通りあります。以下の手順で行います。

【方法1：提供パーツから任意のデザインを選択する】

V-SFT Ver.6の場合

スイッチを例に説明します。

1. スイッチをダブルクリックします。

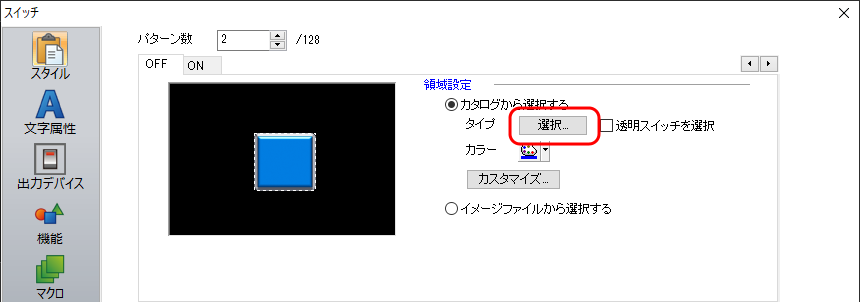

2. ［スイッチ］ダイアログ→［スタイル］→［カタログから選択する］→［選択］をクリックします。

   * ［イメージファイルから選択する］を選択すると、ユーザーで作成したビットマップが使用できます。

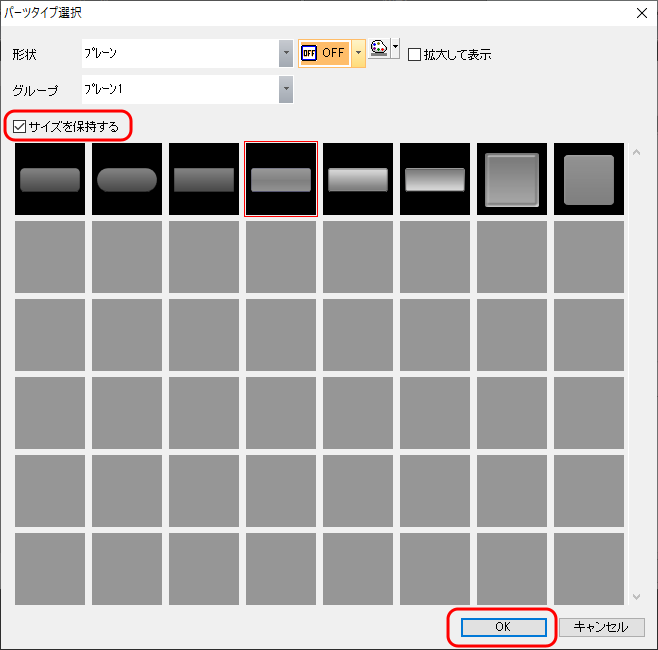

3. 任意のパーツを選択し、 ［OK］をクリックします。

   * ［□サイズを保持する］にチェックを入れると、配置されたパーツのサイズを保持したまま、 パーツの変更が行えます。



V-SFT Ver.5の場合

スイッチを例に説明します。

1. スイッチをダブルクリックします。

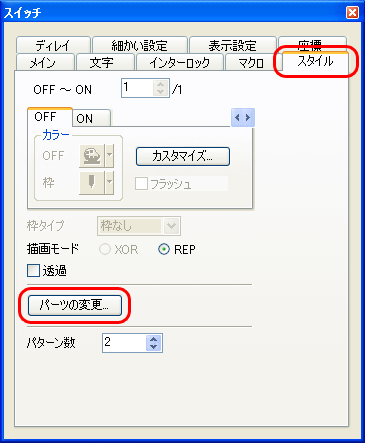

2. ［スイッチ］アイテムビュー→［スタイル］→［パーツの変更］をクリックします。

   * ［カスタマイズ］→［カスタムビットマップを使用する］をクリックすると、
   　ユーザーで作成したビットマップが使用できます。

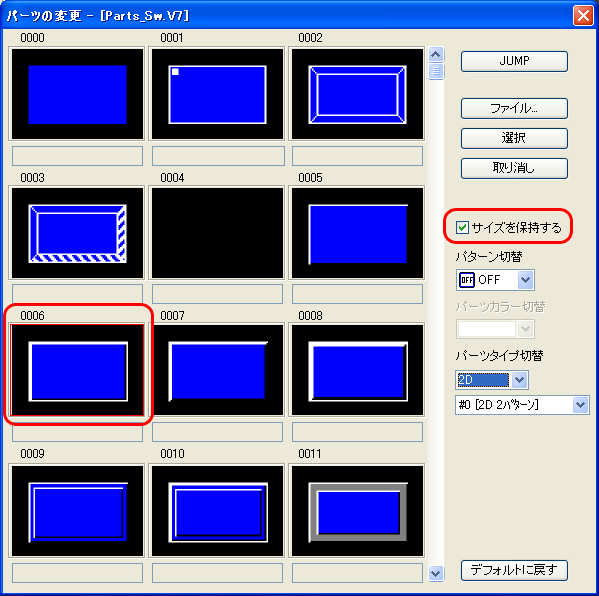

3. 任意のパーツを選択し、 ［選択］をクリックします。

   * ［□サイズを保持する］にチェックを入れると、配置されたパーツのサイズを保持したまま、 パーツの変更が行えます。



【方法2：デザインを自分で編集する】

1. パーツをクリックし、選択します。
2. 以下の方法で、［配置されたパーツの変更］ウィンドウに切り替えます。

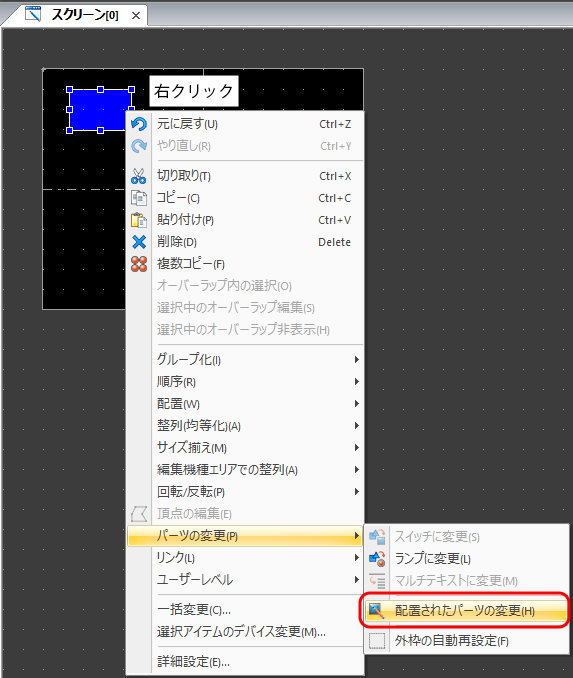

   • 右クリックのメニュー→［パーツの変更］→［配置されたパーツの変更］

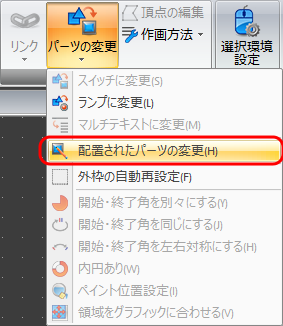

   • ［編集］→［パーツの変更］→［配置されたパーツの変更］



3. パーツのデザインを自由に作画し、必要な場合は［外枠の再設定］ * を行います。


   * 外枠とは、上記図のグレーの枠のことです。この枠内がスクリーン上にパーツとして表示します。

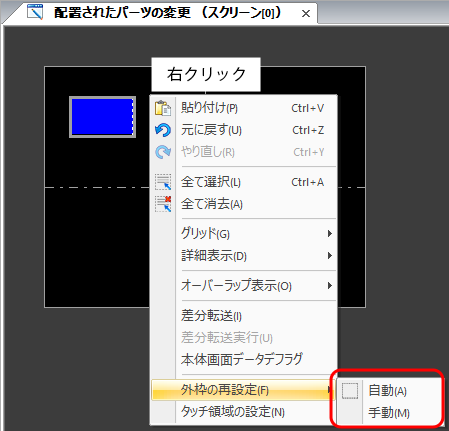

     ハンドルのドラッグまたは右クリックメニュー→［外枠の再設定］から行えます。


4. 編集が終了したら、［配置されたパーツの変更］ウィンドウを閉じます。
