温調器とV/TS2060が正常に通信しているか、判断したい

V/TS2060のシステムデバイスに温調器の状態が出力されます。 局番に合わせて、以下のアドレスを確認してください。

【V8/TS2060の場合】

V-SFTの［システム設定］→［ハードウェア設定］→［PLC n］→［PLC n プロパティ］→「通信異常処理：切断」にします。
各局番との通信結果は、以下のシステムデバイスに格納されます。
数値表示にシステムデバイスを割り付け、モニタします。
       システムデバイス：$Pn:100～355 （n：PLC1～8） ・・・局番0～255
例：温調器をPLC2に登録、局番10の場合、$P2:110をモニタする

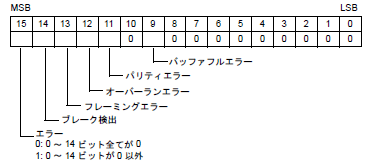

エラーの詳細

* $Pn:508～511に受信コードを取得することができます。詳しくは、こちら。

上記以外のエラーコードは次のようになります。

＜対策＞

1. V/TS2060と相手機器の通信設定が合っているか確認してください。
2. ケーブルの配線を確認してください。
3. ノイズによるデータ化けの可能性があります。ノイズ対策をしてください。

【V7シリーズの場合】

各局番との通信結果は、以下のシステムデバイスに格納されます。
数値表示にシステムデバイスを割り付け、モニタします。
 システムデバイス：$s:730～761 ・・・局番0～31
 例：温調器が局番10の場合、$s740をモニタする

エラーの詳細

【V8/TS2060の場合】を参照してください。
