「受信待ちタイムオーバー」

転送を実行した際に、作画ソフト上に表示されるエラーです。
転送コマンド実行時に本体から応答がない場合に発生します。

【転送ケーブル「USB」の場合】

＜原因＞

USBラダー転送機能を使用しているが、以下を行っていない

1. 「ローカル画面」に切り替えていない
2. 「LadderComOp」（ラダー転送設定） を 「切断」 にしていない

＜対処方法＞

1. 「ローカル画面」に切り替えてください。
   （ラダー通信はRUN画面のみ可）
2. 「LadderComOp」（ラダー転送設定） を開き、「切断」 を押してください。
   「切断」を押すと、以下の表示になります。


【転送ケーブル「Ethernet」の場合】

＜原因＞

1. LANケーブルが接続されていない
2. 「ローカル画面」→「LAN設定」メニューアイコンが以下の表示（リンクダウン）になっている

3. ［転送］→［通信設定］ダイアログで設定したIPアドレスとVシリーズのIPアドレスが合っていない
4. パソコンとVシリーズのネットワークが違う

＜対処方法＞

1. LANケーブルがLANコネクタに正しく接続されているか、確認してください。
2. 「ローカル画面」→「LAN設定」メニューアイコンを以下の表示（リンクアップ）にする必要があります。


   • HUB使用時、HUBのリンク確認用のLEDを確認してください。点灯していない場合、ケーブルを確認し、HUBに空きポートがあれば、ケーブルを挿し替えてください。
   • HUBの電源を再投入してください。
   • Vシリーズのサブネットマスクとデフォルトゲートウェイを逆に設定しているなど、設定に誤りがないか、確認してください。

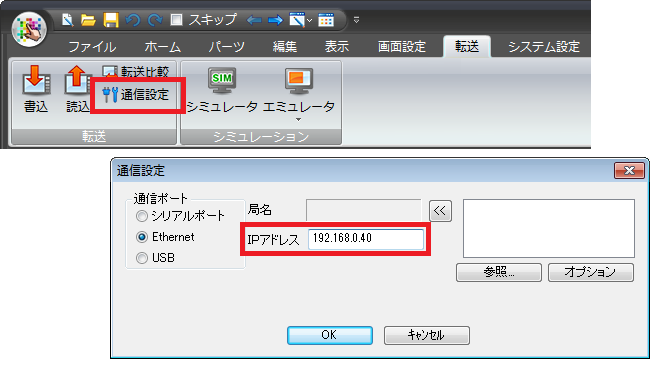

3. 「ローカル画面」→「システム情報」メニューでVシリーズのIPアドレスを確認し、［転送］→［通信設定］ダイアログに設定してください。

4. パソコンからVシリーズに対して、PINGが通るか確認してください。 または、Vシリーズからパソコンに対して、PINGが通るか確認してください（確認方法はこちら）。
   PINGが通らない場合、パソコン、VシリーズのIPアドレスを確認してください。

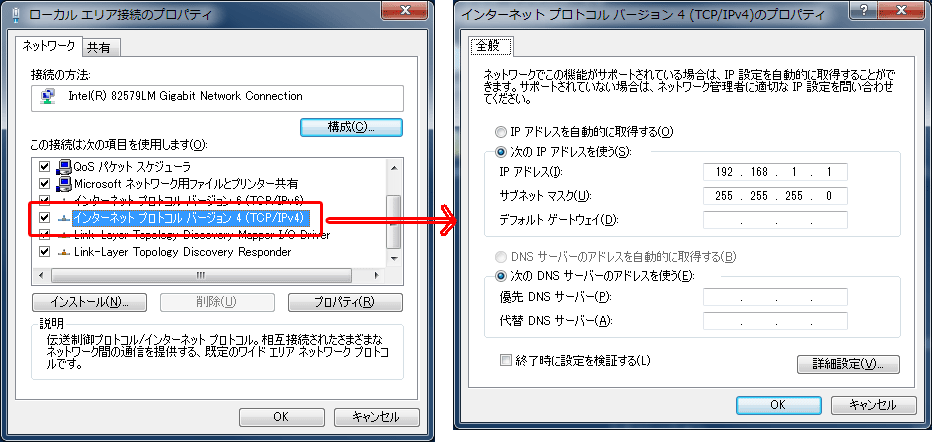

例：パソコンのIPアドレスを確認・変更する場合

【転送ケーブル「V-CP」の場合】

＜原因＞

1. 転送ケーブル「V-CP」が、正しく接続されていない
2. ［転送］→［通信設定］ダイアログで設定したCOMポートNo. とパソコンのCOMポートNo. が合っていない
3. MJ1を他の機能で使用しているが、「ローカル画面」に切り替えていない
4. 「ローカル画面」のエディタ転送ポートの設定ポートが 「MJ1」 の表示になっていない

＜対処方法＞

1. 転送ケーブル「V-CP」が、VシリーズのMJ1ポートに正しく接続されているか、確認してください。
   　* MJ2ポートでは転送できません。

2. パソコンの［デバイスマネージャー］でCOMポートNo. を確認し、［転送］→［通信設定］ダイアログの［通信ポート］もこのポートNo. に合わせます。

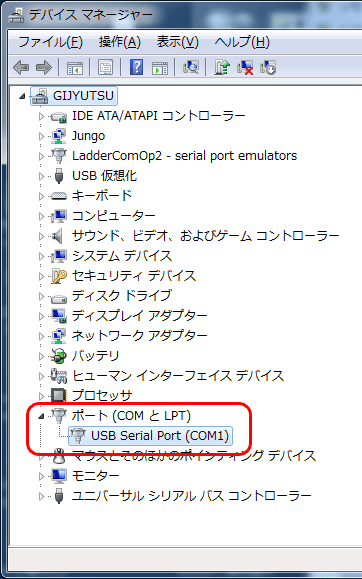

   【パソコンのCOMポート】
   例：USBシリアル変換器使用時

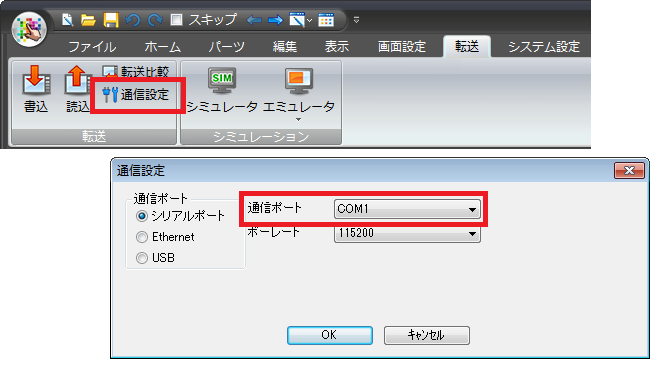

   【［通信設定］ダイアログ】






3. MJ1を他の機能と併用して使用している場合、必ず「ローカル画面」に切り替えて転送してください。

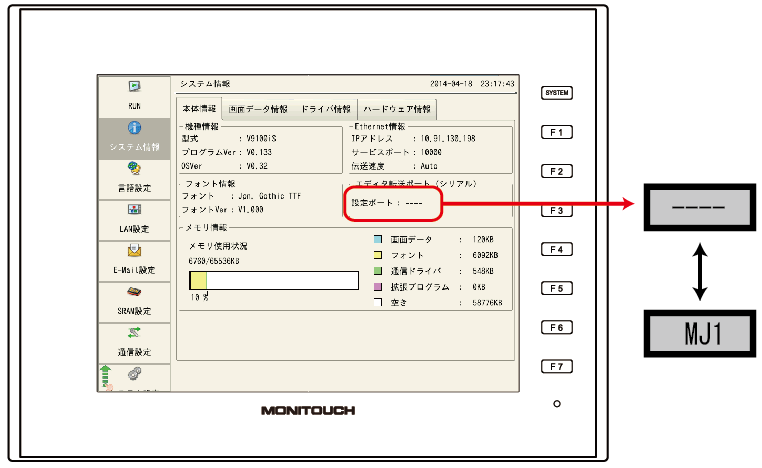

4. シリアルのラダー転送機能を使用している場合、「ローカル画面」のエディタ転送ポートの設定ポートが「---」の表示となります。「---」部分を2秒以上長押しして、［MJ1］に切り替えてから、再転送してください。

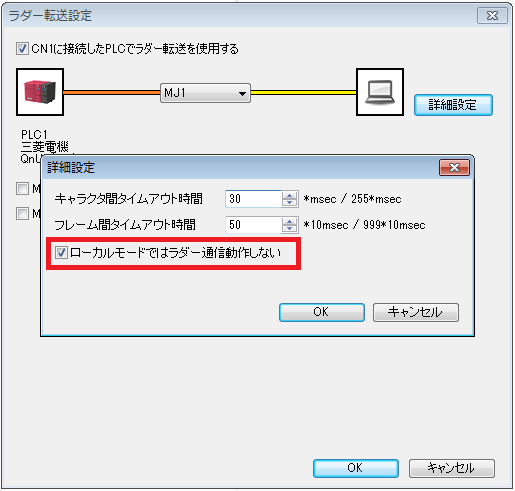

「ローカル画面」で常に「設定ポート ： MJ1」の状態にする場合は、画面データに以下の設定を行います。



[システム設定]→[ハードウェア設定]→[ラダー転送]→[詳細設定]→[ ローカルモードではラダー通信動作しない] のチェックを付けます。
