画面データエラー「Error:46」

使用できないデバイスを設定しているか、設定可能なデバイス範囲をオーバーしています。

＜原因＞

以下の要因が考えられます。

1. 画面データで設定しているデバイスメモリが相手機器に存在しない。

2. Ethernet接続の場合、［ハードウェア設定］→［PLC設定］→［プロパティ］→［接続先］に未登録のPLCテーブルNoを設定している。

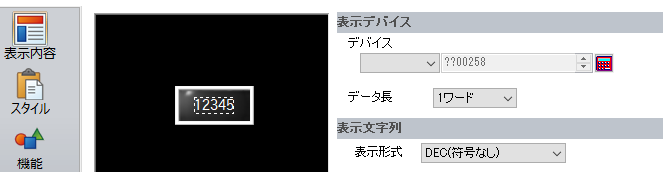

3. PLCデバイスが空欄になっている。

＜対処方法＞

Aの場合

設定したデバイスを確認してください。

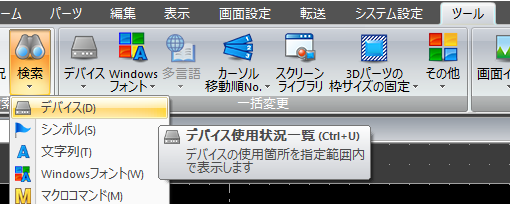

1. ［ツール］→［検索］→［デバイス］をクリックします。

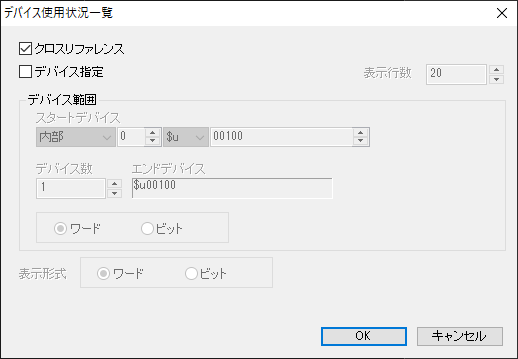

2. 「デバイス指定」のチェックを外し、「OK」をクリックします。

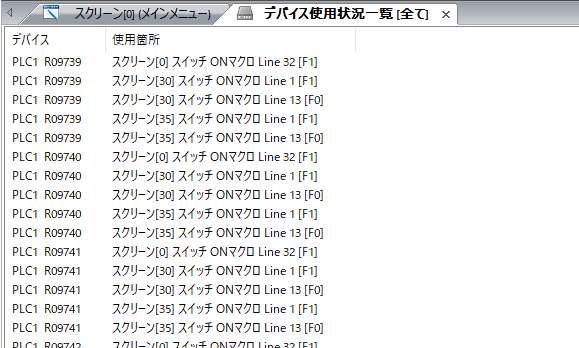

3. 表示された一覧から不正なデバイスが無いかを確認してください。



Bの場合

PLCテーブルNoを再設定してください。

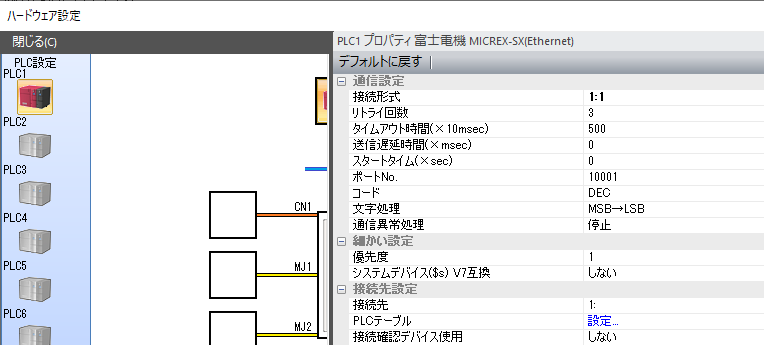

1. 「システム設定」→［ハードウェア設定］で対象のPLCをクリックし、プロパティを表示します。


2. 接続するネットワーク機器のIPアドレスとポート番号を、PLCテーブルの任意のNoに登録します。

1:1の場合

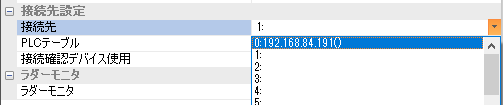

登録したPLCテーブルNoを、接続先で選択します。

1:nの場合

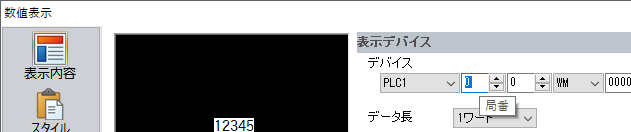

登録したPLCテーブルNoを、各アイテムのデバイスで局番として設定します。

Cの場合

PLCデバイスを再設定してください。

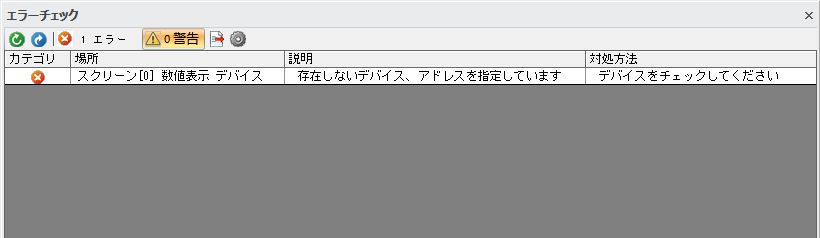

1. ［ツール］→［エラーチェック］を実行して、エラー箇所を検索します。


2. エラー箇所をダブルクリックすると、該当スクリーンの設定箇所にジャンプします。

3. デバイスを再設定します。
