ランプデバイスをONしていないのに、ランプが点灯する

＜原因＞

ランプデバイスを重複して使用している

＜対処方法＞

画面データまたはPLC側のプログラムでランプデバイスと同じアドレスを使用していないか、確認してください。

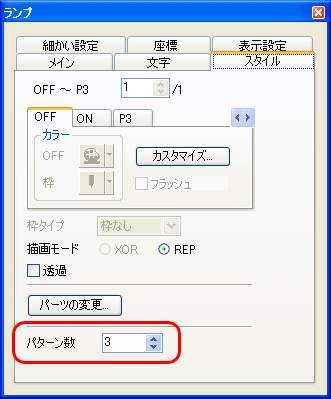

ランプの[パターン数]によって、使用するデバイス数が変わります。ご注意ください。

例 ： パターン数「3」のランプを5個、ランプデバイスM0000（ビット）から連番で設定

V-SFT Ver.6

V-SFT Ver.5
　

　 OFF　　　　ON　　 　  P3

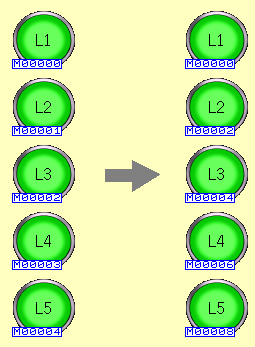

    × 間違い　  　　　　　　　○ 正しい 　　　　
　
パターン数「3」の場合、2ビット使用します。

L1 （M0000/M0001）
L2 （M0002/M0003）
L3 （M0004/M0005）
L4 （M0006/M0007）
L5 （M0008/M0009）

パターン数を増やすごとに、使用するビット数が増えます。

L1ランプの例：

OFF表示　M0000 : OFF、M0001 : OFF
ON表示　 M0000 : ON、M0001 : OFF
* P3表示　 M0000 : OFF、M0001 : ON

* 上位ビット優先になるため、M0001がONの場合、P3表示になります。
