通信エラー「異常コードを受信しました」
通信エラー「異常コードを受信しました」
- カテゴリー :
-
- 日本語サイト > HMI > V10/V9シリーズ > エラー
回答
「異常コード」は、各接続機器（PLC、温調器など）側のエラーコードを指します。
よくある異常コードは、以下です。
- 三菱電機 QnU/QnH シリーズ
| コード | 原因 | 対処 |
| 4031 | デバイス指定エラー | 画面データに設定した PLCデバイスに範囲外のアドレスがないか確認し、設定し直す ファイルレジスタを使用している場合、PLC側に登録があるか、確認する |
| 0055 | RUN 中にシーケンサ CPU が相手機器からのデータの書込みを要求した | PLC側の［RUN 中書込を許可する］にチェックを付ける ＊データ書込み後、PLC の電源再投入が必要 |
| C059 | 画面データにてPLC 機種を「QnH(Q)シリーズ Ethernet」の設定にし、 QnU の CPU 内蔵 LAN ポート接続した場合に発生する |
画面データの［システム設定］→［ハードウェア設定］→［PLCx プロパティ］→［複数ブロック一括読出し］を［しない］に設定する ［ランダム読出し］を［する］に設定する もしくは、 PLC機種をQnUシリーズ(内蔵Ethernet)に変更する |
- オムロン CS1/CJ1/CJ2
| コード | 原因 | 対処 |
| 1103 | デバイス指定エラー | 画面データに設定した PLCデバイスに範囲外のアドレスがないか確認し、設定し直す |
- 横河電機 FA-M3/FA-M3R
| コード | 原因 | 対処 |
| 52C1 xx | デバイス指定エラー | 画面データに設定した PLCデバイスに範囲外のアドレスがないか確認し、設定し直す |
その他のコードに関しては、
【VシリーズがRUN後すぐにエラーが発生する場合】
制御エリア、バックライトやブザーの制御メモリ、アラームサーバ、ロギングサーバ、スケジューラ機能、イベントタイママクロなど、全画面共通で使用するエリアに設定されたPLCデバイスが原因になっていると考えられます。
設定したPLCデバイスが範囲を超えている、または不正でないか、確認してください。
【ある特定の画面でエラーが発生する場合】
エラーが表示された画面に設定されたPLCメモリが原因になっていると考えられます。
設定したPLCメモリが範囲を超えている、または不正でないか、確認してください。
・エラーになる前の画面に戻す
・追加した項目を削除する
・PLCデバイスを設定したアイテムを削除して、テキストパーツのみにしてみる
・V-SFTの［ツール］→［検索］→［デバイス］→［クロスリファレンス］を使用して
不正なアドレスを探す
[通信異常処理]の設定によって、モニタッチ上のエラー表示が異なります。
[通信異常処理]は、以下で設定できます。
設定箇所：V-SFTの[システム設定]→[ハードウェア設定]→[PLCプロパティ]

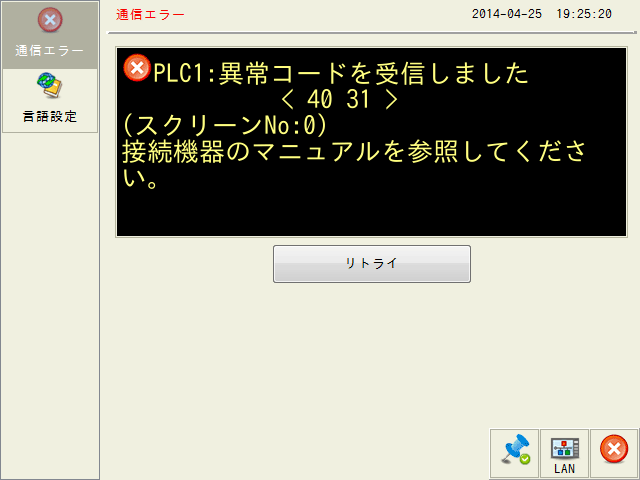

- 「通信異常処理：停止」の場合

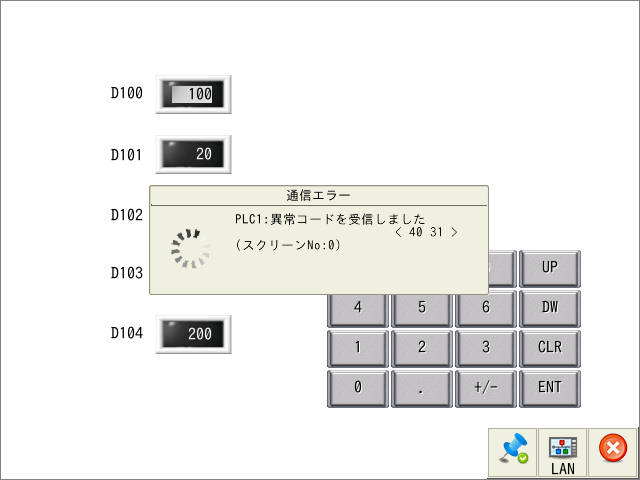

- 「通信異常処理：継続」の場合
