＜TELLUS-HMI＞三菱QシリーズのEthernetユニットとの接続が上手くいかない。

以下の設定を確認してください。

画面データの設定

V-SFT-6の場合：［システム設定］→［ハードウェア設定］

V-SFT-5の場合：［システム設定］→［接続機器設定］

• ［接続機器設定］で以下を選択。

QnUシリーズのCPU内蔵LANポートと接続する場合：［QnUシリーズ(内蔵Ethernet)］を選択

QシリーズのEthernetユニットと接続する場合：［QnH(Q)シリーズ(Ethernet)］を選択


• ［接続先設定］→［PLCテーブル］にPLCのIPアドレスとポートNo.を設定

PLCの設定

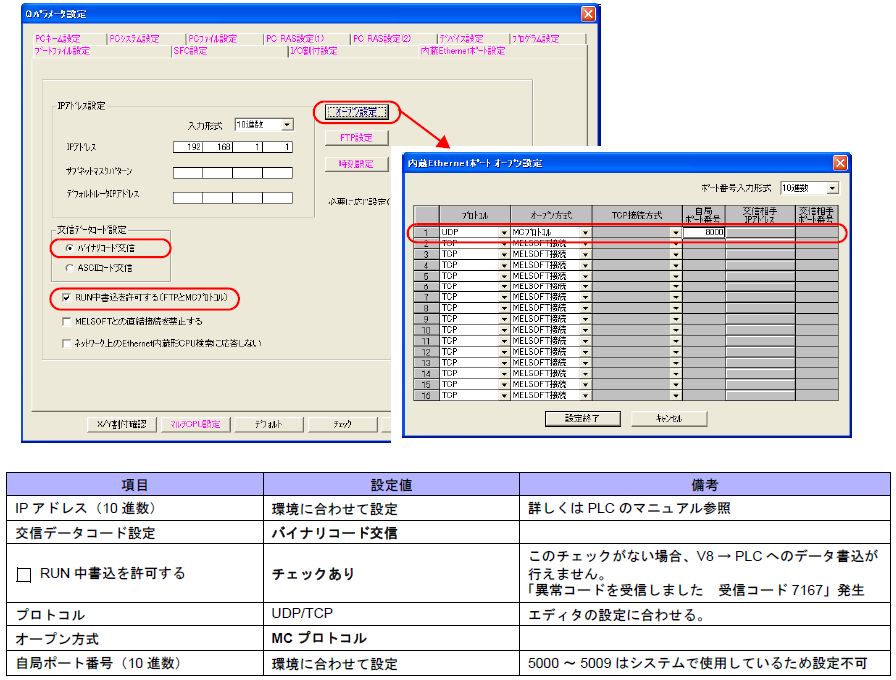

CPU内蔵　LANポートの場合

ラダーツールの［PCパラメータ］で設定する

Ethernetユニットの場合

ラダーツール［ネットワークパラメータ］で設定する

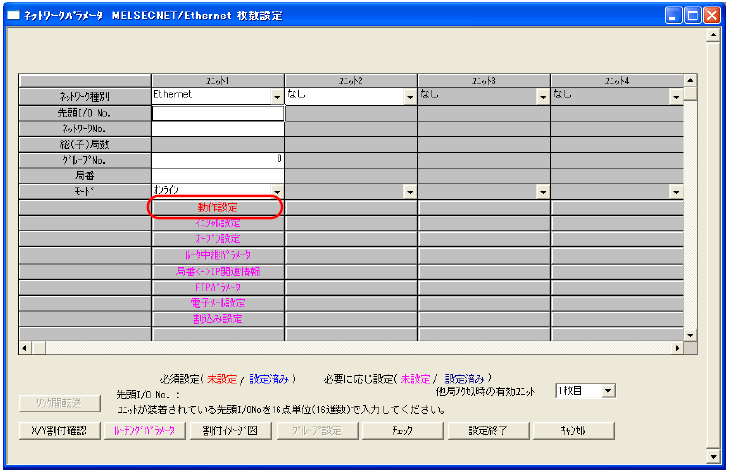

ネットワークパラメータ

ネットワーク種別：Ethernet

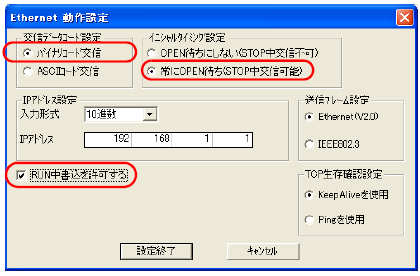

動作設定

IPアドレス　他を設定

ポートNo.の設定

Ethernetユニットの場合、相手機器を問わない「自動オープンUDPポート」とコネクションを確立した相手機器とのみ通信を行う「オープン設定」によるポートNo.設定の２通りの設定があります。


• 自動オープンUDPポートの場合
  ラダーで変更します。初期値は5000(DEC)です。

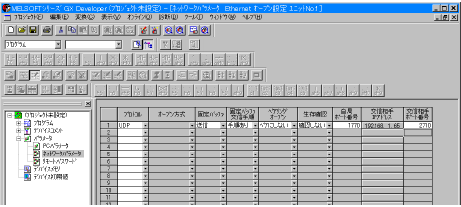

• オープン設定の場合
  「ネットワークパラメータ」の「オープン設定」


配線

1:1接続（HUBなし）の場合

クロスケーブルを使用

1:1接続（HUBあり）/1：n接続　の場合

ストレートケーブルを使用

パソコンのIPアドレス

パソコンのIPアドレスを設定します。OSにより設定手順が異なります。
以下はWindows 7の場合の手順です。

手順

1. ［スタート］→［コントロールパネル］をクリックします。
2. ［ネットワークと共有センター］をクリックします。

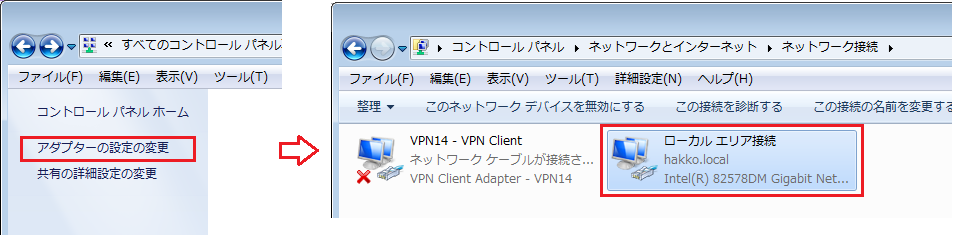

3. ［アダプターの設定の変更］をクリックします。

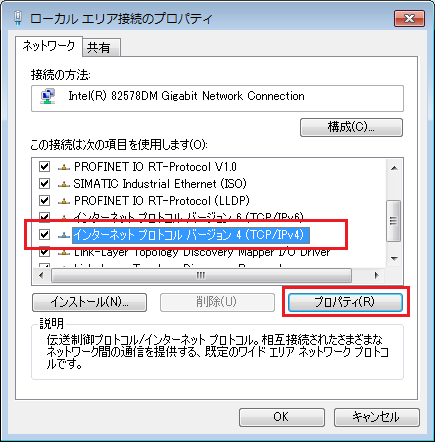

4. ［ローカルエリア接続］を選択し、右クリックメニューから［プロパティ］を選択します。

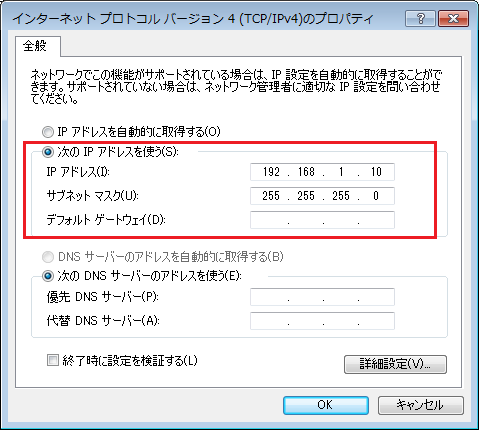

5. ［ローカルエリア接続のプロパティ］で［インターネットプロトコルバージョン4（TCP/IPv4）］を選択し、［プロパティ］をクリックします。


6. IPアドレスを設定します。必要であれば、サブネットマスク、デフォルトゲートウェイも設定します。

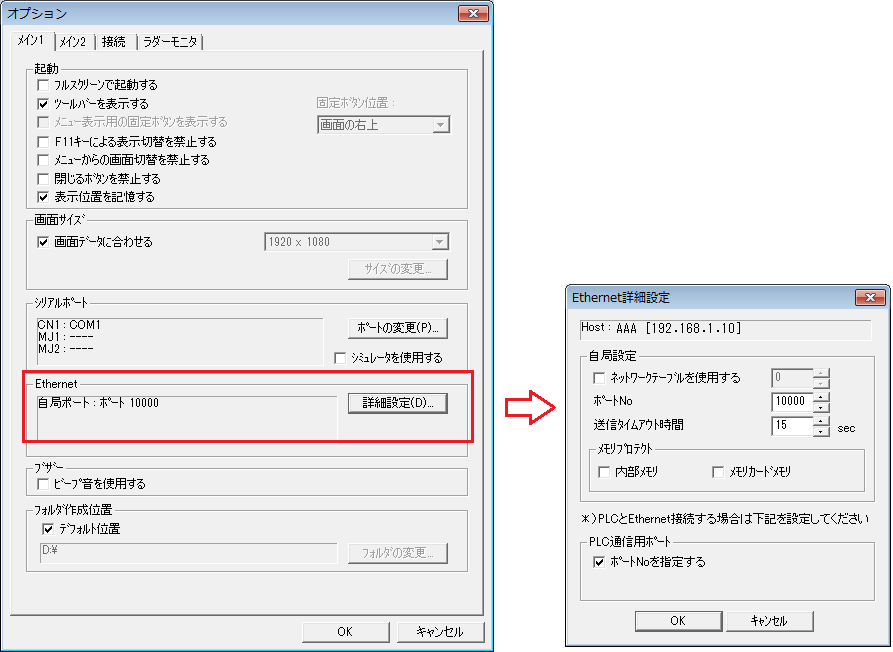

TELLUS4/TELLUS3（Ethernet詳細設定）

自局設定

TELLUSの設定をします。
このポートNo.は、V-Serverとの接続や、他局とのSEND,EREAD,EWRITE,MES マクロ
で使用します。　*PLCとの通信には使用しません。

• ネットワークテーブル（画面データ）に自局の登録がある場合
  ［ネットワークテーブルを使用する］にチェックして、テーブルNo.を設定します。
  *IPアドレスはパソコンのコントロールパネルで設定した値が有効になります。

• ネットワークテーブル（画面データ）に自局の登録がない場合
  このダイアログで設定します。



PLC通信用ポート

PLCと通信するポートNo.を設定します。

• ［ポートNo.を指定する］チェックありの場合
  画面データの［接続機器設定］→［通信設定］のポートNo.を使用します。
  *Ethernetユニット使用時、PLCの設定で「オープン設定」によるポートNo.を設定した場合、必ずチェックします。


• ［ポートNo.を指定する］チェックなしの場合
  空いているポートNo.を自動で使用します。
