帳票データを印刷以外でデータ出力したい

PDF出力機能を使って、帳票ページをストレージ（SDカード/USBメモリ）にPDF出力できます。

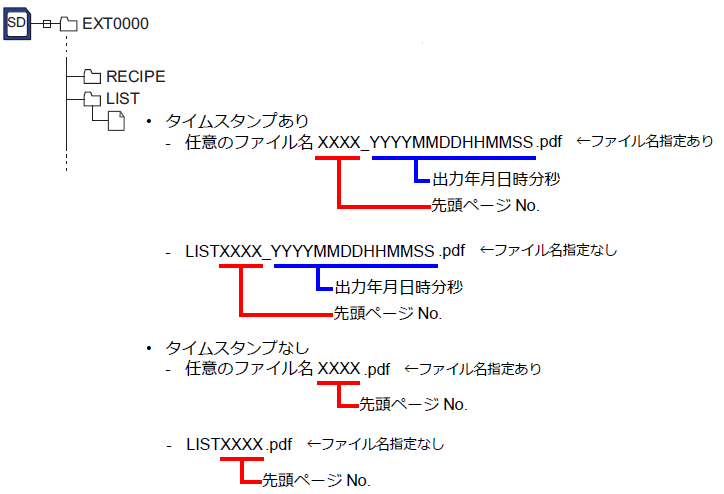

出力先

￥アクセスフォルダ￥LIST￥年月フォルダ￥年月日フォルダ

 ＊サブフォルダ名を指定すると、￥アクセスフォルダ￥LIST￥任意のフォルダに
　出力することも可能です。

設定箇所

SDカードのアクセスフォルダ￥LIST￥年月フォルダ￥年月日フォルダに
タイムスタンプ付きのPDFファイルを作成する例を説明します。

1. ［システム設定］→［ハードウェア設定］→［プリンタ］→［プリンタプロパティ］→［帳票設定］または［ホーム］→［登録項目］→［帳票］→［編集］→［帳票設定］をクリックします。

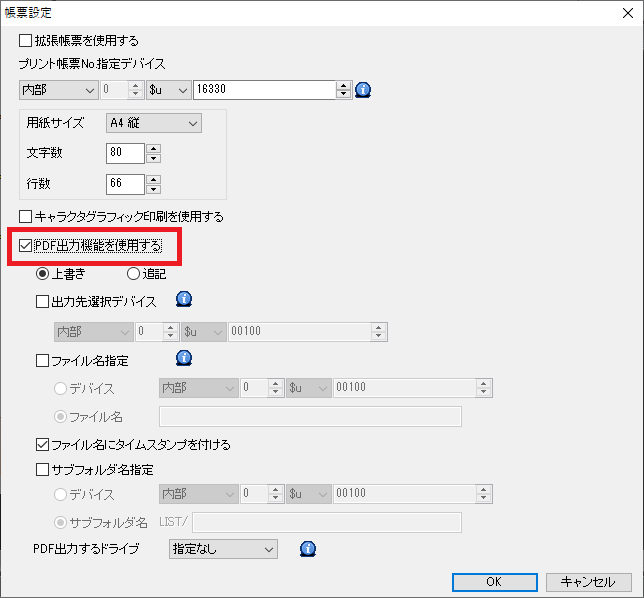

2. ［帳票設定］ダイアログが表示されるので、［PDF出力機能を使用する］にチェックします。

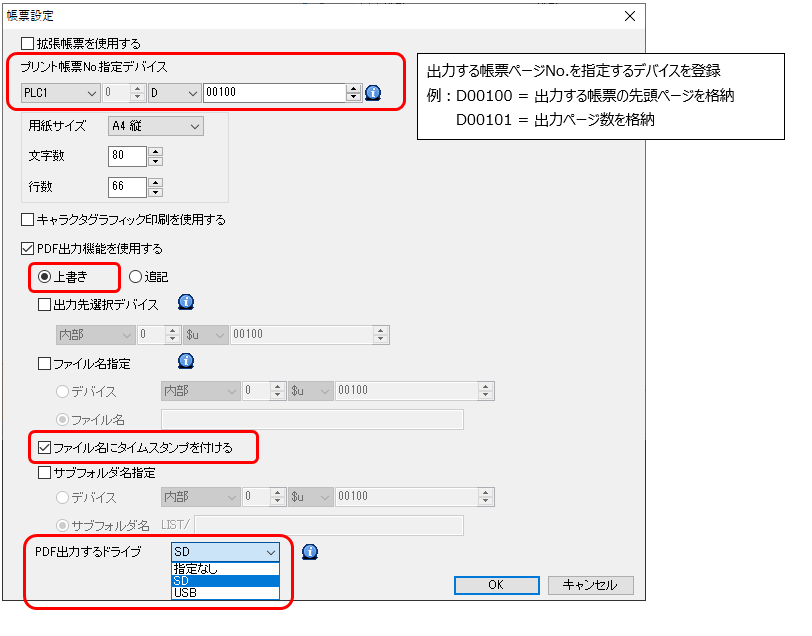

3. 以下の設定をします。

   • ［プリント帳票No.指定デバイス：D00100］
   • ［上書き］
   • ［ファイル名にタイムスタンプを付ける］

   • ［PDF出力するドライブ：SD］

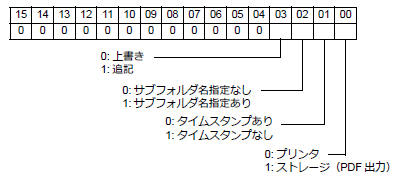

     ＊［出力先選択デバイス］にチェックを入れると、帳票出力先や出力方法を
     　RUN中に変更できます。


      　 マクロSTA_LIST を使用する場合、$s1656で出力先と
     　　タイムスタンプあり/なしを選択します。
     　  $s1656の内容は出力先選択デバイスと同じです。

     ＊［ファイル名指定］にチェックを入れると、ファイル名を任意で指定できます。
     　（最大半角英数64文字）

     ＊［サブフォルダ名指定］にチェックを入れると、出力先フォルダを任意で
     　指定できます。　（最大半角英数64文字）

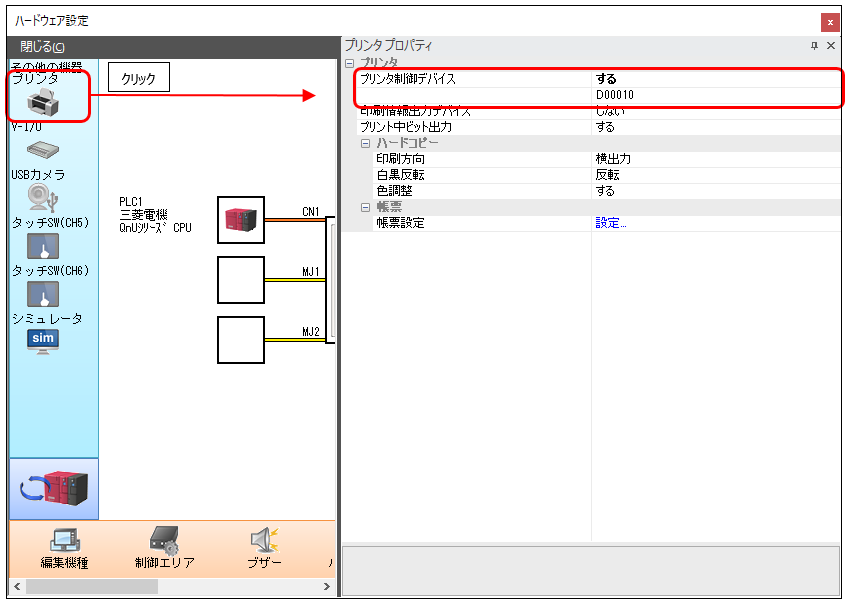

4.  ［システム設定］→［ハードウェア設定］→［プリンタプロパティ］で［プリンタ制御デバイス］を設定します。
   プリンタ制御デバイスは、PDF出力のトリガとなるデバイスです。


出力方法

プリンタ制御デバイスによる指令

1. プリント帳票No.指定デバイスに出力する帳票の先頭ページNo.と出力ページ数を格納します。
   　D00100 = 1　：先頭ページNo.
   　D00101 = 5　：出力ページ数
2. プリンタ制御デバイスの0ビット目をONします。
   　D00010-00ビット　ON

帳票画面No. 1から5ページ分PDF出力されます。

マクロによる指令

例：タイムスタンプあり、ファイル名：TEST、帳票画面No. 1から5ページ分PDF出力する場合

以下のマクロを実行します。

$s01656 = 1 (W)                  ・・・ 0ビット目：出力先PDF
$u00100 = 1 (W)                  ・・・ 先頭ページ
$u00101 = 5 (W)                  ・・・ 出力ページ数
$u00102 = 'TEST' (STRING)   ・・・ ファイル名
SYS (STA_LIST) $u00100

帳票について、詳しくは『リファレンスマニュアル1』を参照してください。
