本体がなくても、作画画面の動作確認をしたい

以下の方法があります。
PLCの本体がない場合/ある場合で方法が異なります。

• V10/V9/PLCとも本体がない場合 　V-SFT-6のエミュレータを使用して確認します。
  手順はこちら


• V10/V9本体はないけれど、PLCはある場合　TELLUS-HMIを使用して確認します。
  手順はこちら

V-SFT-6のエミュレータを使用して確認する方法

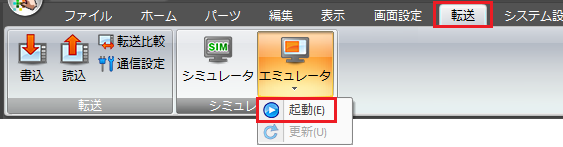

1. V-SFTの［転送］→［エミュレータ］→［起動］をクリックします。

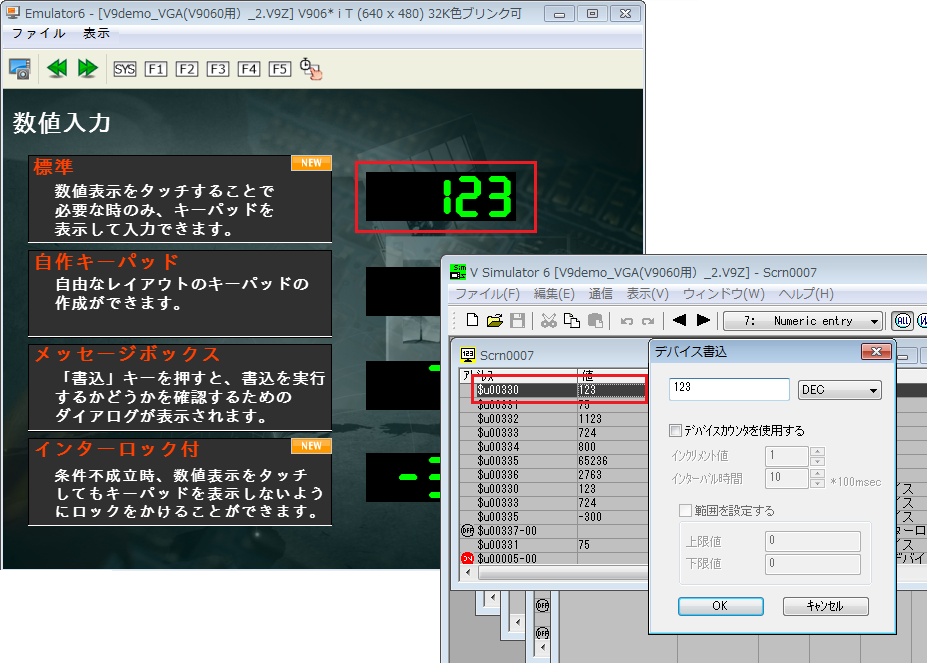

2. エミュレータとシミュレータウィンドウが起動されます。
   相手機器の値を変更する場合は、［シミュレータ］を使います。

   エミュレータ画面のスイッチや入力対象などをマウスカーソルでクリックすると、
   本体の画面上のスイッチを押した時と同様のイメージで反応します。
   入力対象（数値表示）をクリックして、テンキー入力の確認も行えます。



TELLUS-HMIを使用する方法（PLC実機がある場合）

PCとPLCを接続して画面の動作確認が可能です。弊社製アプリケーション「TELLUS」を使用します。あらかじめPCに「TELLUS」をインストールしておいてください。
ダウンロードは こちら から。（会員登録が必要です。）



1. PCとPLCを通信ケーブルで接続します。
   Ethernet接続の場合、PCとPLCのネットワークを合わせておいてください。
   シリアル接続の場合、配線については こちら を参照してください。

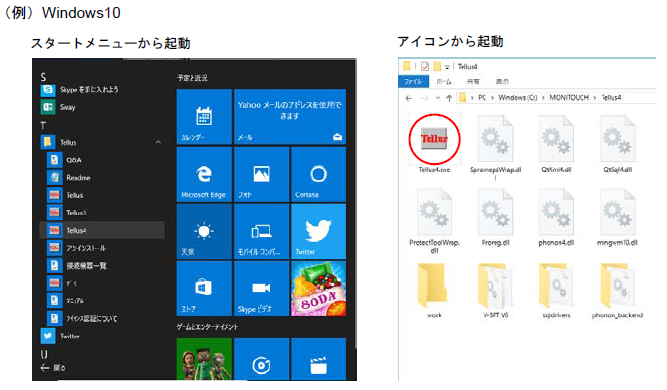

2. TELLUS4を起動します。

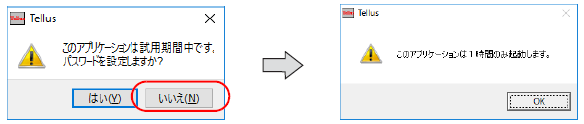

   ライセンスを取得していない場合、以下のダイアログが表示されます。
   パスワード認証によるライセンスを取得するには［はい］をクリックします。
   ［いいえ］をクリックした場合は1 時間だけ使用可能です。

   ※ライセンス認証について、詳しくは こちら。


3. 起動モード選択画面が表示するので、「HMI」を選択し、必要に応じて［オプション］の設定を行います。

   ※［オプション］について、詳しくは こちら。

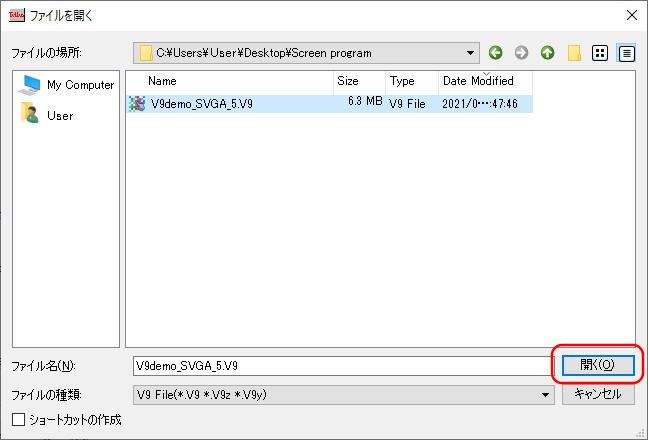

4. ［OK］をクリックすると、［開く］ダイアログが表示されます。
   画面データを選択し、［開く］をクリックすると、TELLUSが起動します。

   以下の画面データを使用する場合、画面データファイルの拡張子が「*.V9Z」である必要があります。
   　・富士電機製PLC「MICREX-SX」と接続する場合
   　・「ゴシックフォント」を使用している場合
   詳しくは、こちら を参照してください。

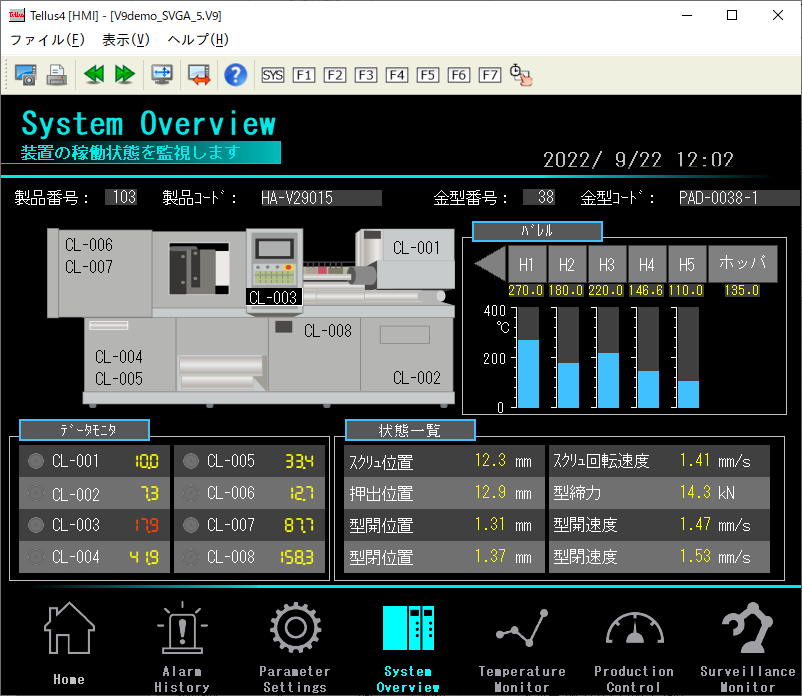

5. PLCと通信できれば、RUN画面（稼働画面）が表示されます。
   スイッチや入力対象などをマウスカーソルでクリックすると、
   本体の画面上のスイッチを押した時と同様のイメージで反応します。
   入力対象（数値表示）をクリックして、テンキー入力の確認も行えます。




※注意事項※
TELLUS-HMIは、V10/V9 シリーズで表示していたものをパソコン上で表示するため、本体と異なる点や制限項目があります。
詳しくは、こちら。
