特定の画面でオーバーラップをPLC（外部指令）から表示させたい。

固定のオーバーラップを表示する場合と、表示するオーバーラップを切り替える場合で、設定が異なります。

 ノーマルオーバーラップまたはマルチオーバーラップを使った方法について説明します。
ノーマルオーバーラップとコールオーバーラップの違いについて、詳しくはこちら

【固定のオーバーラップを表示する場合】

1. ［ホーム］または［パーツ］→［オーバーラップ］→［ノーマルオーバーラップ］をクリックし、特定の画面にノーマルオーバーラップを配置します。

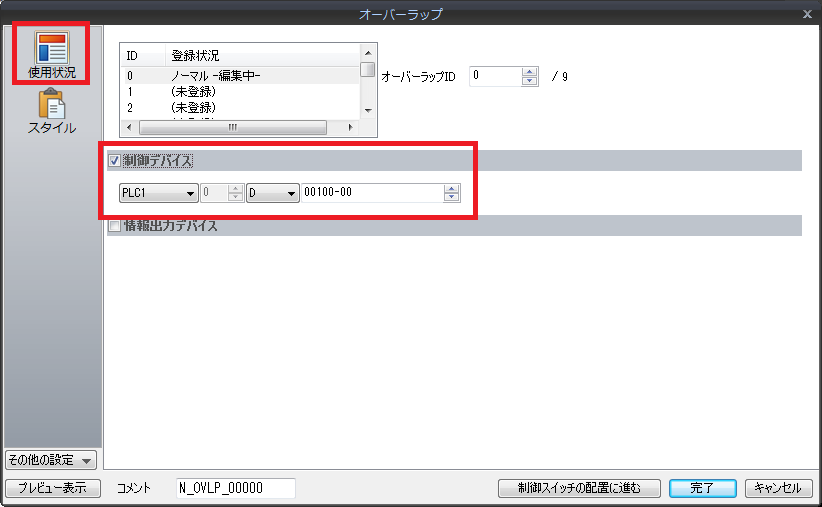

2. ［オーバーラップ］ダイアログで［□制御デバイス］にチェックを入れます。
3. 設定した制御デバイスの0ビット目をONすることでオーバーラップが表示されます。


【表示するオーバーラップを切り替える場合】

1. ［ホーム］または［パーツ］→［オーバーラップ］→［マルチオーバーラップ］をクリックし、特定の画面にマルチオーバーラップを配置します。

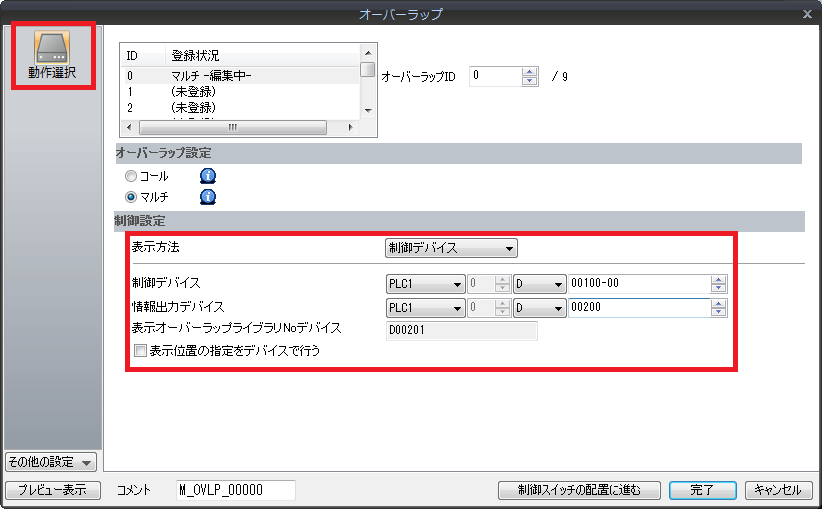

2. ［オーバーラップ］アイコンをダブルクリックして、「表示方法：制御デバイス」に設定します。
   ［制御デバイス］と［情報出力デバイス］（連番で4ワード占有）を設定します。




   情報出力デバイスの内容

   デバイス	内容	動作
   n	現在画面上に表示しているマルチオーバーラップの「オーバーラップライブラリNo.」 が格納される。 非表示の場合は「-1」が格納される。	V→PLC
   n+1	表示するオーバーラップライブラリNo.を指定する。	V←PLC
   n+2	マルチオーバーラップのX座標を指定する。	V←PLC
   n+3	マルチオーバーラップのY座標を指定する。	V←PLC



3. 手順2で設定した［表示オーバーラップライブラリNo.デバイス］に表示するオーバーラップライブラリNo.をセットし、制御デバイスの0ビット目をONすることでオーバーラップが表示されます。

   ［表示オーバーラップライブラリNo.デバイス］に格納するオーバーラップライブラリNo.を変更すると、表示するオーバーラップが切り替えできます。

* 表示させるオーバーラップは、オーバーラップライブラリに登録します。
