V10/V9シリーズと三菱QnUシリーズ内蔵Ethernetとの接続がうまくいかない。

以下の設定を確認してください。

画面データの設定

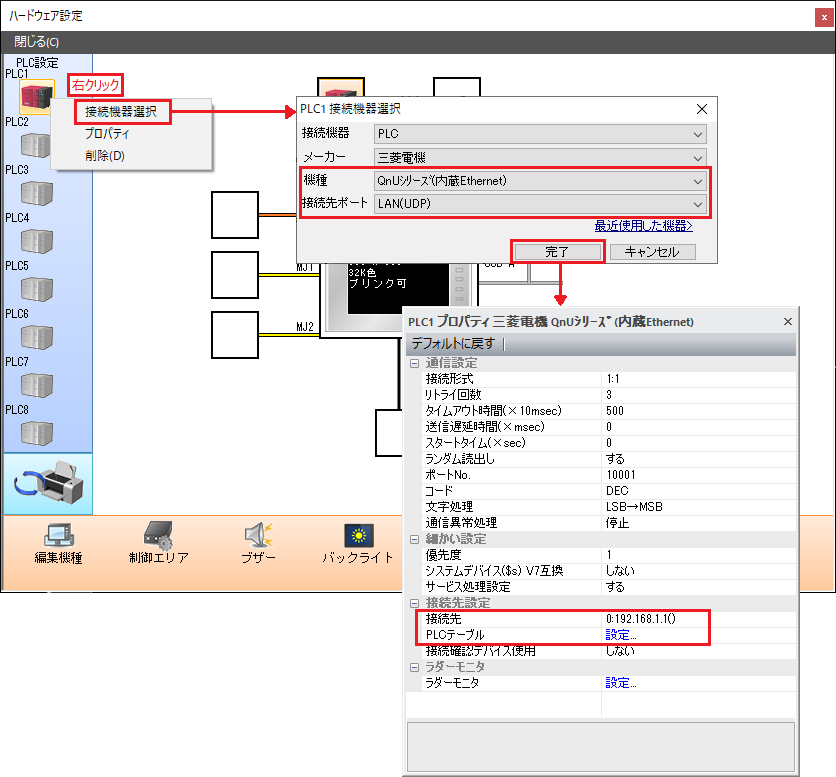

［システム設定］→［ハードウェア設定］

• ［接続機器選択］→［機種：QnUシリーズ(内蔵Ethernet)］を選択。

• ［接続機器選択］→［接続先ポート］で以下を選択。

V10/V9の内蔵LANポートと接続する場合：［LAN(UDP)］または［LAN(TCP)］を選択
（拡張有線LAN I/Fありタイプは［LAN2(UDP)］または［LAN2(TCP)］も選択可能）
　* 後述のPLCで設定するプロトコルと合わせます。

V10/V9のEthernetユニット（CUR-03）と接続する場合：［LANユニット］を選択
　* プロトコルはUDP/IPのみ対応



• ［PLC1 プロパティ］→［接続先設定］→［PLCテーブル］にPLCのIPアドレスとポートNo.を設定
  　　 * 後述のPLCで設定するIPアドレス、自局ポート番号と合わせます。



• ［PLC1 プロパティ］→［接続先設定］→［接続先］に、接続するPLCをPLCテーブルに登録したものから選択
  （1:1接続時のみ有効）

PLCの設定

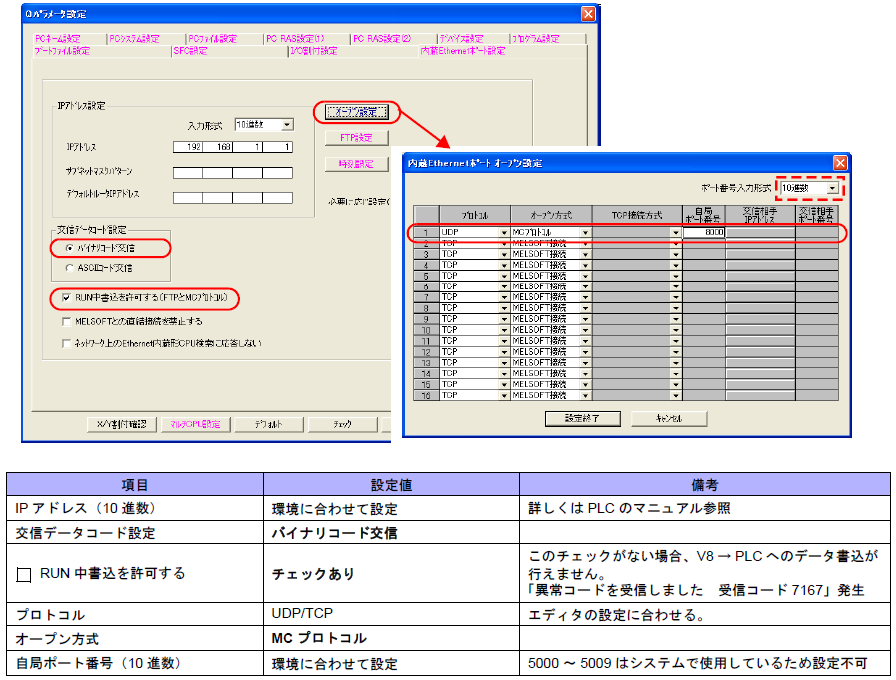

ラダーツールの［PCパラメータ］で設定する

V10/V9のIPアドレス

画面データで設定する場合

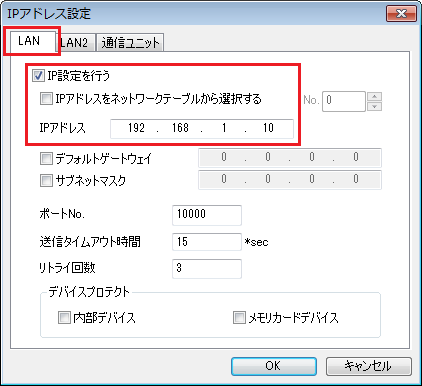

［システム設定］→［Ethernet通信］→［自局アドレス］→［LAN］タブ→[IP設定を行う］にチェックし、IPアドレスを設定します。
ポートNo.は初期値の「10000」のままにします。
（モニタッチ間の読書き(EREAD/EWRITE)等を行う場合のポートで、PLC 通信には関係ありません。）

V10/V9本体で設定する場合

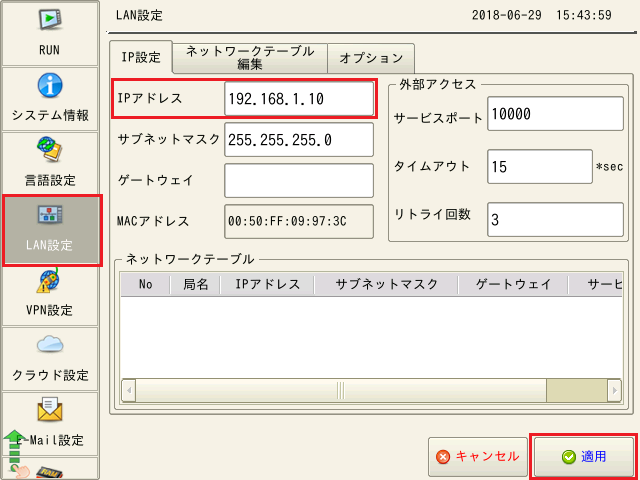

V10/V9の［ローカル画面］→［LAN設定］メニューで、IPアドレスを設定し、画面右下の［適用］スイッチで確定します。
サービスポートは初期値の「10000」のままにします。
（モニタッチ間の読書き(EREAD/EWRITE)等を行う場合のポートで、PLC 通信には関係ありません。）

V10/V9　ローカル画面

• V10/V9のローカル画面で設定を変更すると、V10/V9で変更した内容が優先されます。
  ローカル画面の［LAN設定］メニューと［通信設定］メニューに表示される内容が、設定通りか確認します。

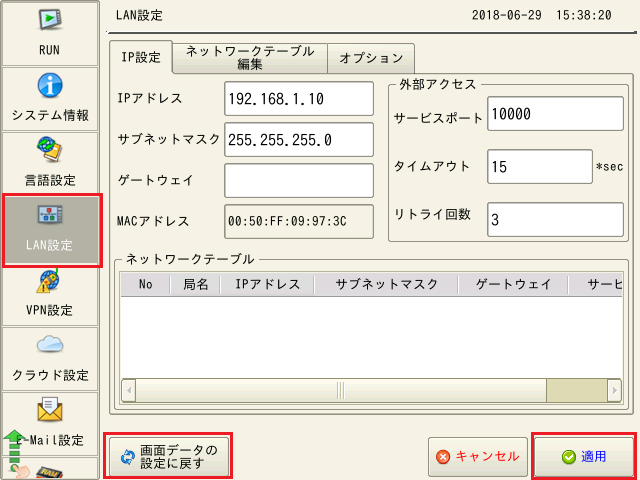

  画面データの設定に戻す場合、［画面データの設定に戻す］スイッチを押して、画面右下の［適用］スイッチで確定します。
  （［通信設定］メニューでは、［画面データの設定に戻す］スイッチを押下後、［全て戻す］スイッチを押してください。）

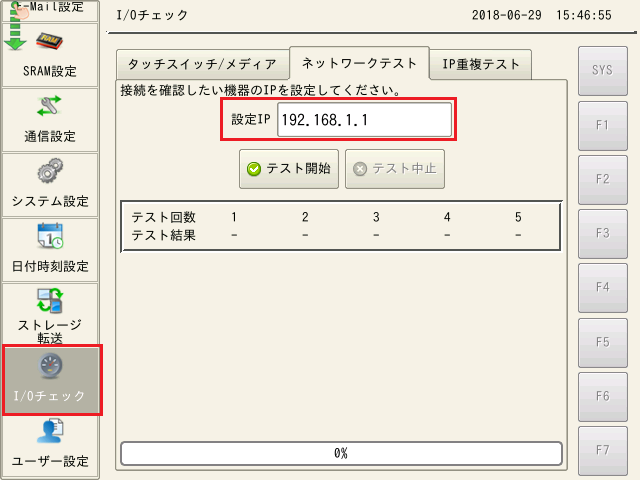

• ローカル画面の［I/Oチェック］メニュー→［ネットワークテスト］で、PLCのIPアドレスに対してネットワークテストができます。
  ネットワークテストについて、詳しくはこちらを参照してください。
