Ethernet Error:205

TCP/IPを使用したネットワーク機器との接続で、TCPコネクションが確立できない場合に発生します。

＜原因＞

1. LANケーブルが正しく接続されていない。
   もしくは、通信相手機器の電源が入っていない。



2. 「メイン」画面（「ローカルメイン」画面）→「Ethernet」画面の左下の表示が “切断” になっている





3. 各接続機器側とTS2060i/Vシリーズ側の通信設定（IPアドレス、ポート番号など）が合っていない


＜対処方法＞

Aの場合

• LANケーブルがLANコネクタに正しく接続されているか、確認してください。

• ネットワーク機器の電源を再投入してください。



Bの場合

「メイン」画面（「ローカルメイン」画面）→「Ethernet」画面の左下の表示を “切断” ⇒ “接続” にする必要があります。

• HUBのあり／なしで使用するケーブルが変わります。ご使用のケーブルを確認してください。
  HUBあり：ストレートケーブル
  HUBなし：クロスケーブル
• HUB使用時、HUBのリンク確認用のLEDを確認してください。
  点灯していない場合、ケーブルを確認し、HUBに空きポートがあれば、ケーブルを挿し替えてください。
• HUBの電源を再投入してください。
• TS2060i/Vシリーズのサブネットマスクとデフォルトゲートウェイを逆に設定しているなど、設定に誤りがないか、確認してください。



Cの場合

• 画面データで接続機器の[メーカー]、[機種]、［接続先ポート］の選択が正しく設定されているか確認してください。
• IPアドレスやポート番号などの［通信設定］が相手機器側とTS2060i/Vシリーズ側で一致しているか確認してください。


例）MICREX-SX（Ethernet）の場合

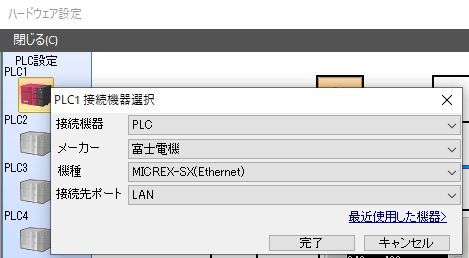

接続機器のメーカー、機種の確認方法：

「システム設定」→「ハードウェア設定」→「PLC設定」をダブルクリック

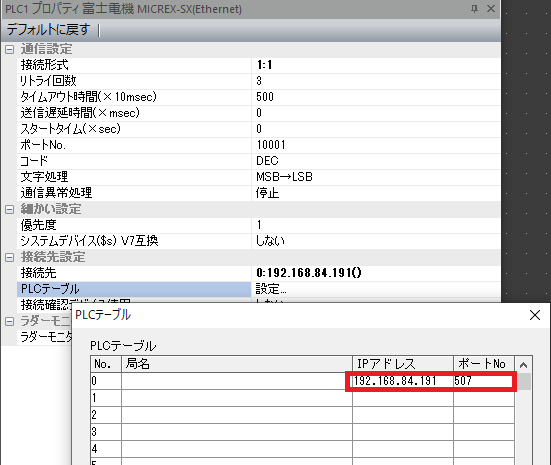

通信設定の確認方法：

「システム設定」→「ハードウェア設定」→「PLC設定」→［PLCテーブル］→［設定］をクリック

富士電機MICREX-SXの設定はこちら
