「スクリーンNo. 異常」

通信開始時、V/TS2060シリーズは［読込エリア］ n+2 に指定された値に該当するスクリーンを、最初に表示します。
［読込エリア］ n+2 に、画面データに存在しないスクリーンNo. が指定されている場合に、「スクリーンNo. 異常」を表示します。

＜対処方法＞

［読込エリア］n+2 の値を確認し、存在するスクリーンNo. の値に変更してください。
［読込エリア］のアドレスが分からない場合、以下の箇所を確認してください。

V8/TS2060シリーズ

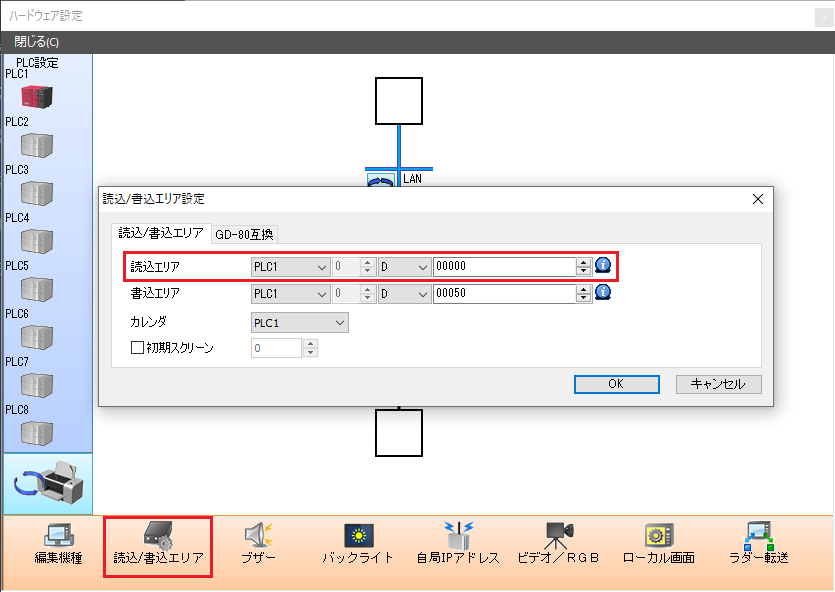

確認箇所：V-SFT-6の［システム設定］→［ハードウェア設定］→［読込/書込エリア］→［読込エリア］

例）上図の場合、［読込エリア］n+2 は「D00002」となるので、PLC側で「D00002」
　　の値を確認し、存在するスクリーンNo.の値に変更してください。

* ［GD-80互換］タブの［□読込/書込エリア　GD-80互換］にチェックがある場合、
　［読込エリア］n+1 のメモリ下位8ビットを確認してください。

V7シリーズ

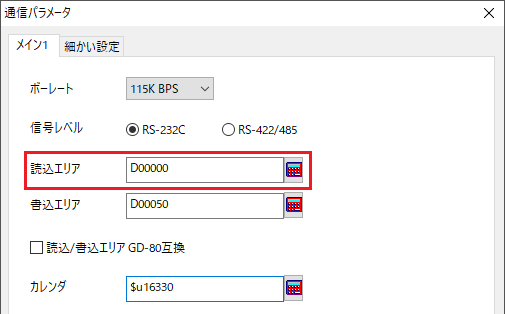

確認箇所：V-SFT-5の［システム設定］→［PLC通信］→［通信パラメータ］→［メイン1］→［読込エリア］

例）上図の場合、［読込エリア］n+2 は「D00002」となるので、PLC側で「D00002」
　　の値を確認し、存在するスクリーンNo.の値に変更してください。

 * ［□読込/書込エリア　GD-80互換］にチェックがある場合、
　［読込エリア］n+1のメモリ下位8ビットを確認してください。

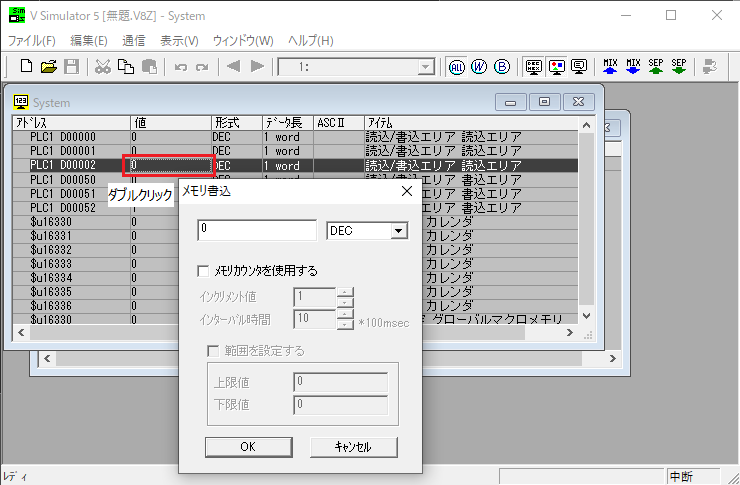

エミュレータ起動時に「スクリーンNo.異常」が出る場合

シミュレータの［System］ウィンドウ上に表示される［読込エリア］n+2の値をダブルクリックし、存在するスクリーンNo.の値に変更します。
